Büro- Gartenhütte
Mit SCS gebaut

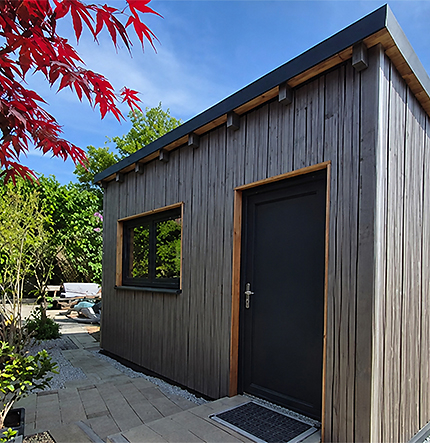

Gartenbüro aus Holz
Projekt auf einem Blick
- Grundfläche: 15m² (3,00 m x 5,00 m)
- Bauweise: Holzrahmenbau
- Bauzeit: 2-3 Wochen
Die Ausgangsidee
Ziel war die Schaffung eines funktionalen Arbeits- und
Besprechungsraums mit zusätzlichem Nutzwert. Die Raumaufteilung umfasst einen großzügigen Arbeitsplatz, eine Eckbank, Stauraummöglichkeiten sowie einen Bereich für Besprechungen und Aufenthalte.

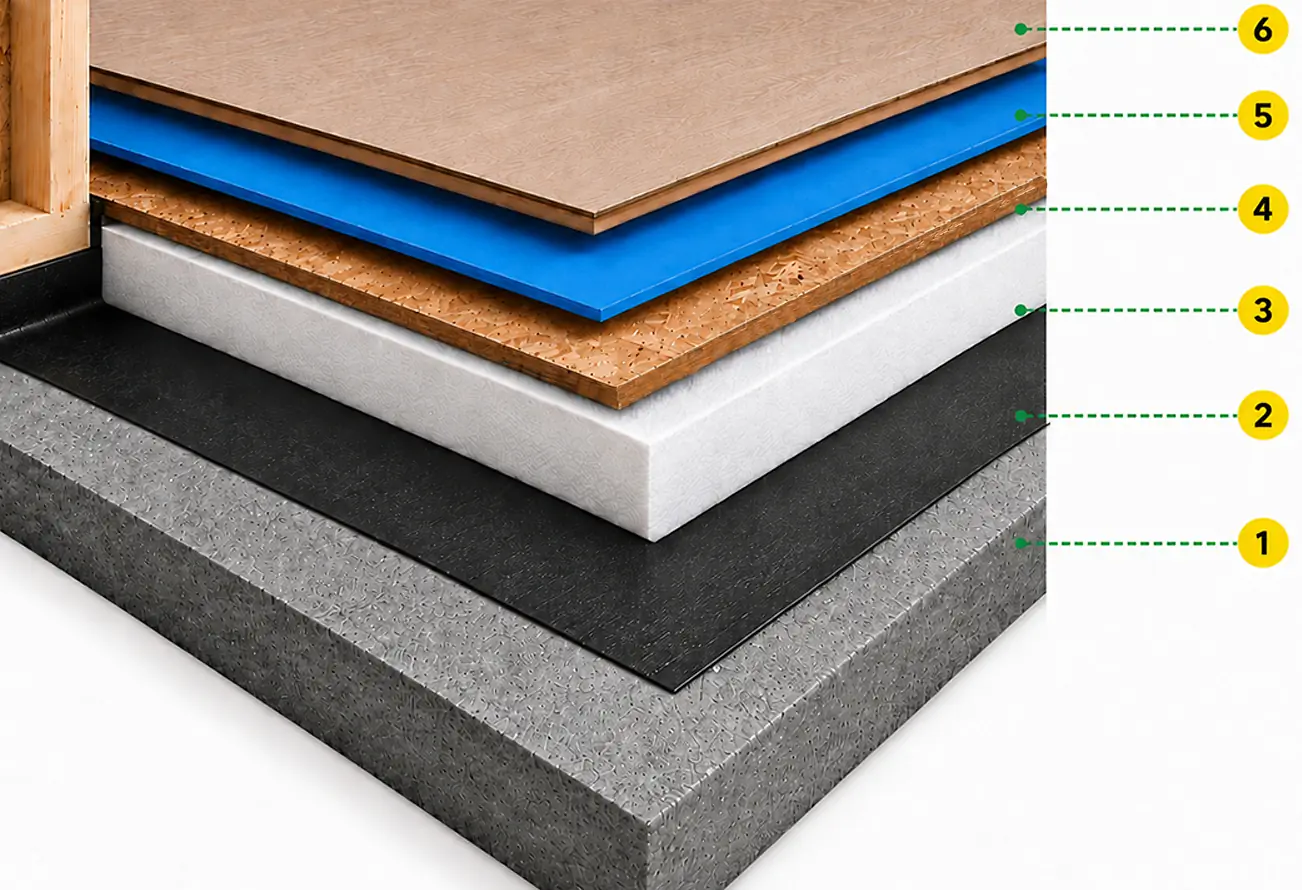

Bodenaufbau
1. Fundament und Bodenplatte
Als tragender Untergrund dient eine fachgerecht ausgeführte Bodenplatte mit unterseitiger Perimeterdämmung.
Diese Ausführung gewährleistet einen wirksamen Schutz gegen Feuchtigkeit und verbessert die energetischen Eigenschaften des Gebäudes.
2. Bitumen - Schweiß - Bahn
Die Bitumen-Schweißbahn schützt die Dämmung und den Holzboden vor aufsteigender Feuchtigkeit und verhindert dadurch Schimmel und Schäden.
3. Dämmung
Auf der Bodenplatte wurde eine Dämmschicht aus Styropor verlegt.
4. Unterboden
Anschließend erfolgte die Verlegung von 30 mm starken Swiss-Krono-OSB-Platten mit Nut- und Federverbindung als tragfähiger Unterboden.
5. PE-Folie
Die PE-Folie schützt den Fußboden vor Feuchtigkeit und verhindert, dass Wasserdampf in den Bodenaufbau gelangt.
6. Bodenbelag
Der Endbelag ist ein Vinylboden. Dieser zeichnet sich durch hohe Widerstandsfähigkeit, Pflegeleichtigkeit und eine lange Nutzungsdauer aus.

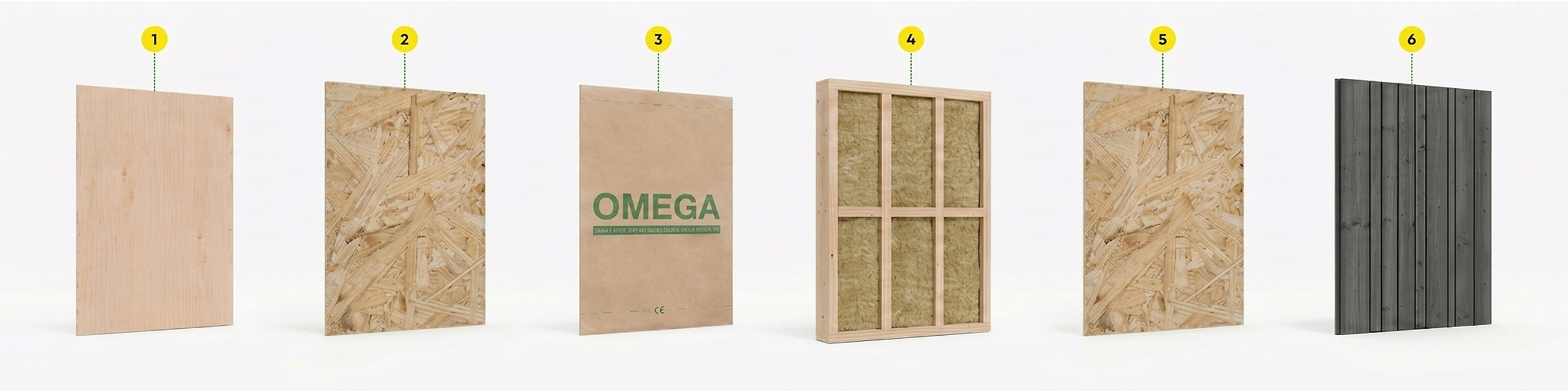

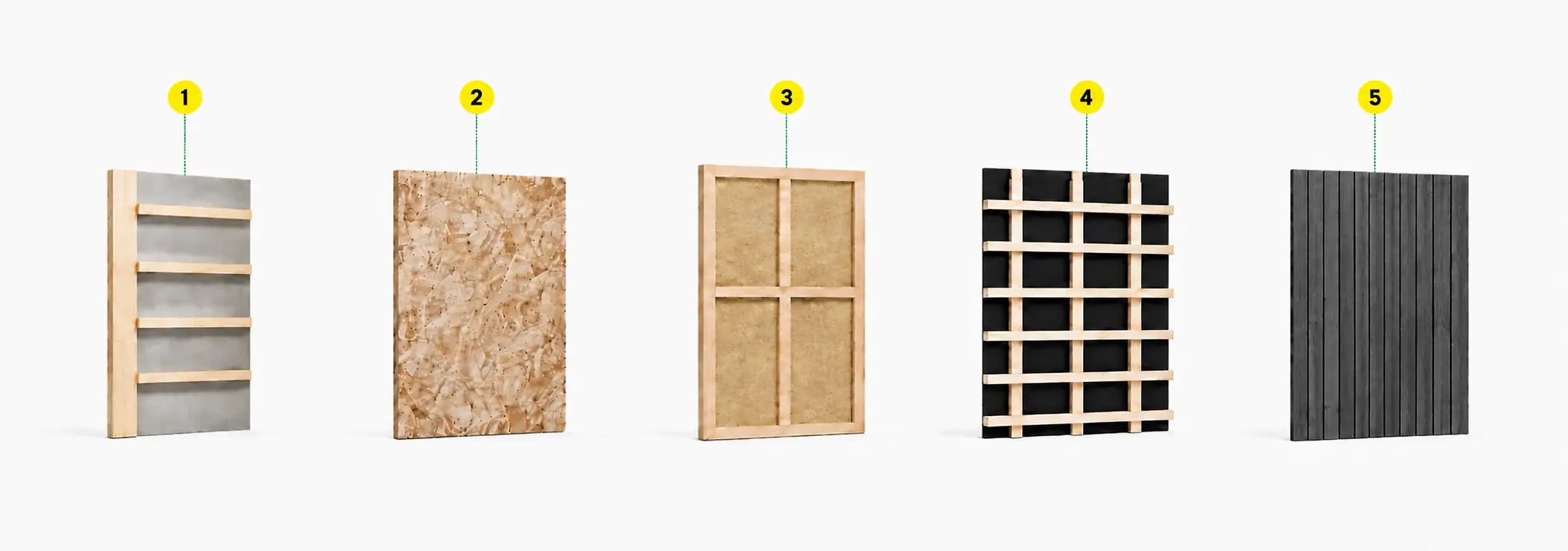

Wandaufbau
Innenverkleidung
- im Innenbereich sorgen unsere 3-Schichtplatten B/C NF für eine moderne und natürliche Optik
- verleiht dem Raum ein angenehmes Raumgefühl
Installationsebene
- zusätzliche, innen liegende Holraumschicht in der Wand
- dient dazu, Kabel, Rohre und Leitungen unsichtbar zu machen
OSB zur Aussteifung
- die Swiss-Krono-OSB-Platte auf der Innenseite dient als Dampfbremse
- sie reduziert das Eindringen von Wasserdampf in die Dämmung
- alle Stöße und Anschlüsse werden luftdicht verklebt
- dadurch werden Kondenswasser und Feuchteschäden verhindert
Holzständerbau mit
Zwischensparren-/ Gefachdämmung
- tragende Konstruktion besteht aus unserem KVH
- die Gefache werden mit einer Holzfaserdämmung von Steico Flex 036 ausgefüllt
- sorgt für eine hervorragende Wärmedämmung & ein angenehmes Raumklima
Fassadenbahn mit Kreuzlattung als Unterkonstruktion
- die Isocell Fassadenbahn schützt die Konstruktion vor Wind und eindringender Feuchtigkeit
- gleichzeitig lässt sie Wasserdampf nach außen entweichen
- die Kreuzlattung dient als Unterkonstruktion für die Fassadenbekleidung
Fassadenverkleidung
- schützt die Konstruktion vor Witterungseinflüssen
- verleiht ein ansprechendes Erscheinungsbild
- für den modernen Look des Gartenbüros sorgt unsere äußerst beliebte 3D Designline Fichte
Dampfbremse & Feuchteschutz
Zur Aussteifung der Konstruktion wurden Swiss-Krono-OSB-Platten mit einem Rohgewicht von ca. 600kg/m³ auf den Ständern montiert. Sämtliche Fugen und Anschlüsse wurden mit dem Isocell Airstop Flex Klebeband luftdicht verklebt.
Auf den Sparren wurde eine Dampfbremse verlegt, um das Eindringen der Raumfeuchtigkeit in die Konstruktion zu verhindern.
Ziel ist es, die Holzbauteile trocken zu halten. Die Holzfeuchte sollte dauerhaft unter 20% idealerweise zwischen 12% & 15%, liegen.
Dämmkonzept & Beheizung
Da das Gartenbüro nicht dauerhaft beheizt wird, wurde bei diesem Kundenprojekt eine Dämmstärke von 14 cm gewählt.
Um bei Bedarf eine angenehme Raumtemperatur in der kalten Jahreszeit gewährleisten zu können, ist zusätzlich eine elektrische Wandheizung installiert.

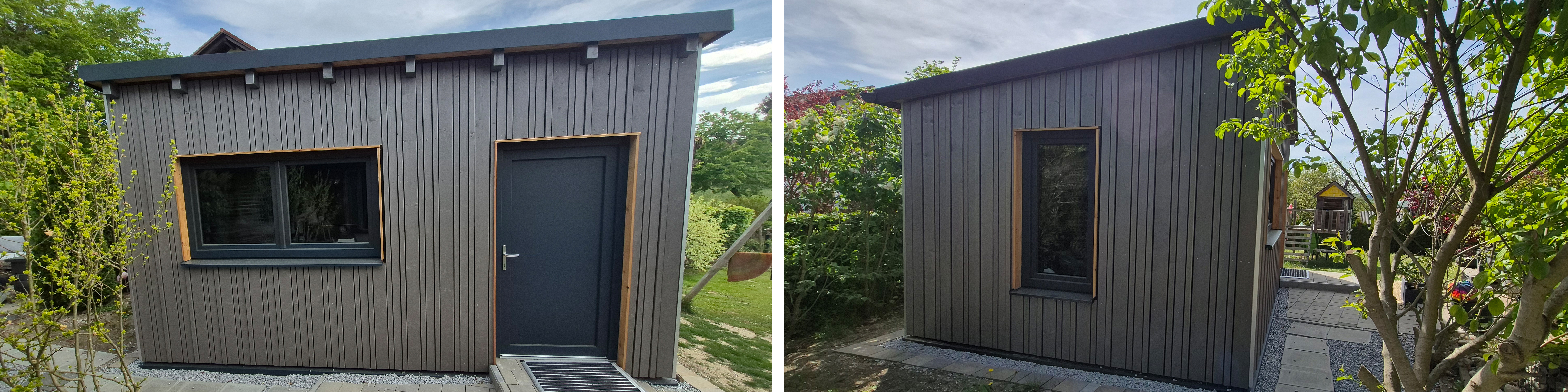

Außenfassade
Die „3D Designline Fichte“ ist eine äußerst moderne und langlebige Fassade, welche eine hochwertige Optik bietet.
Durch die Vorvergrauung verwittert das Holz nicht unregelmäßig und behält so sein Erscheinungsbild gleich.

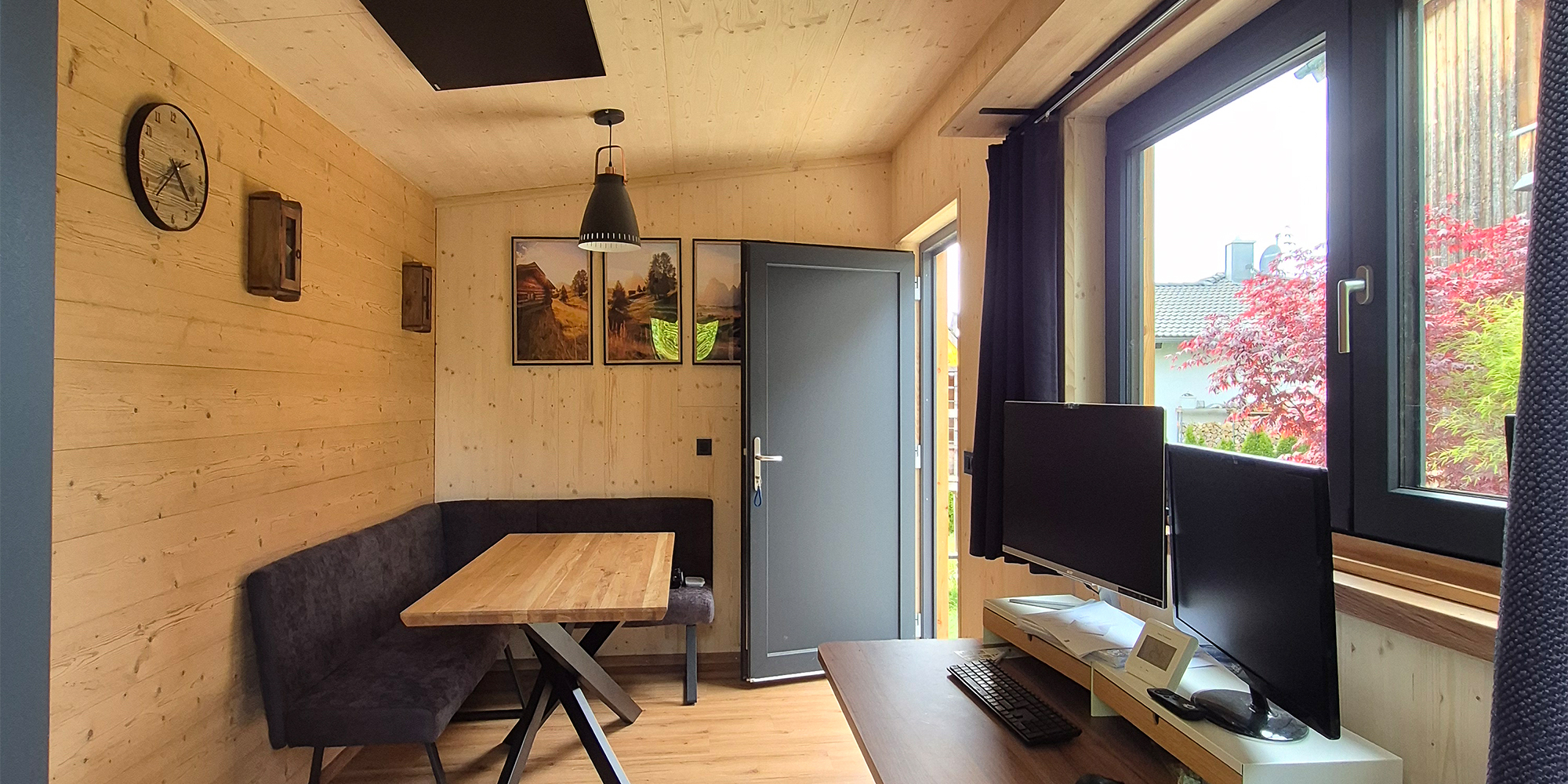

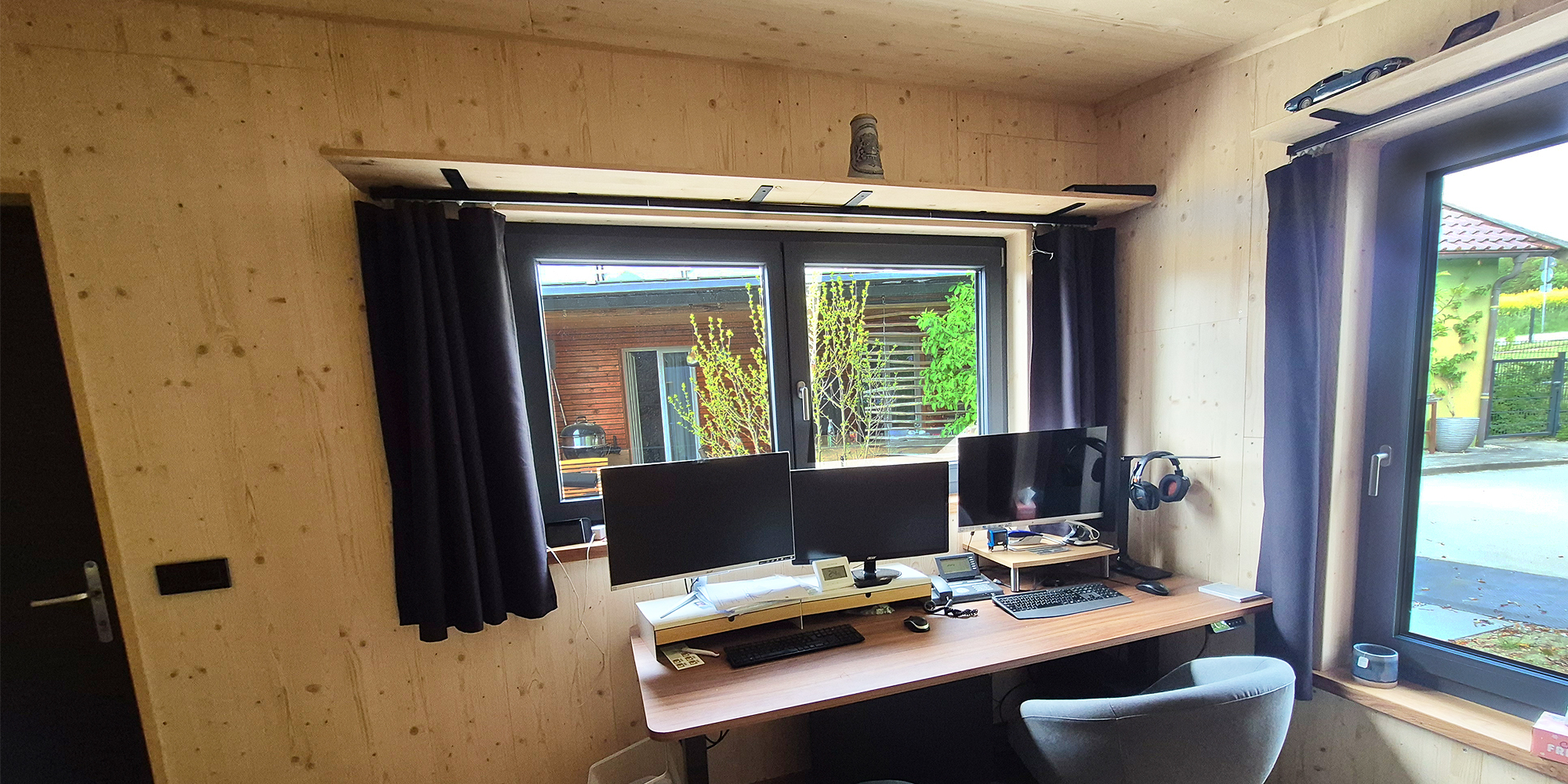

Innenausbau
Für die sichtbaren Wandflächen kamen überwiegend
3-Schichtplatten B/C NF zum Einsatz.
In ausgewählten Bereichen wurde zusätzlich Nostalgie-Fichte verwendet,
die durch ihre natürliche Optik und ihren angenehmen Holzduft überzeugt.

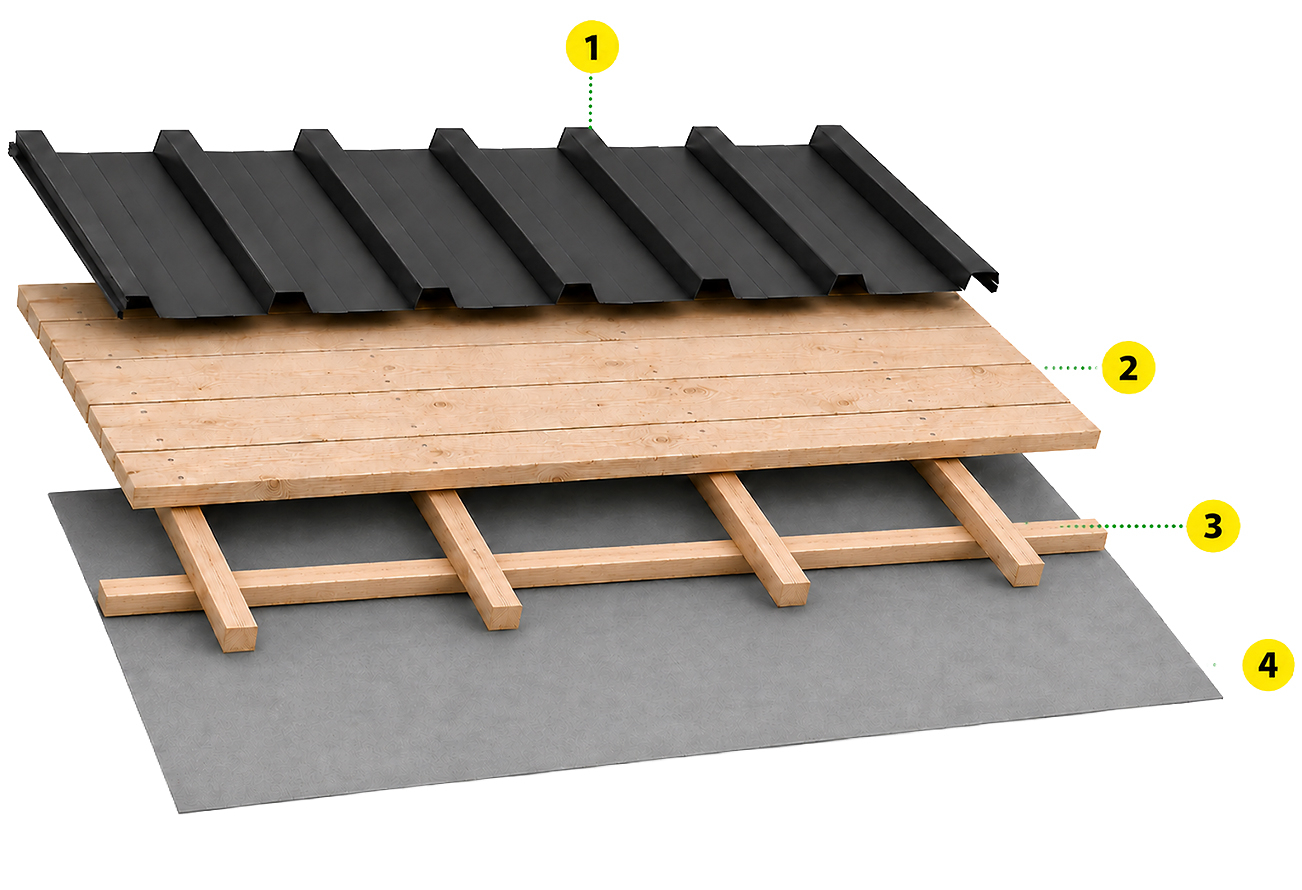

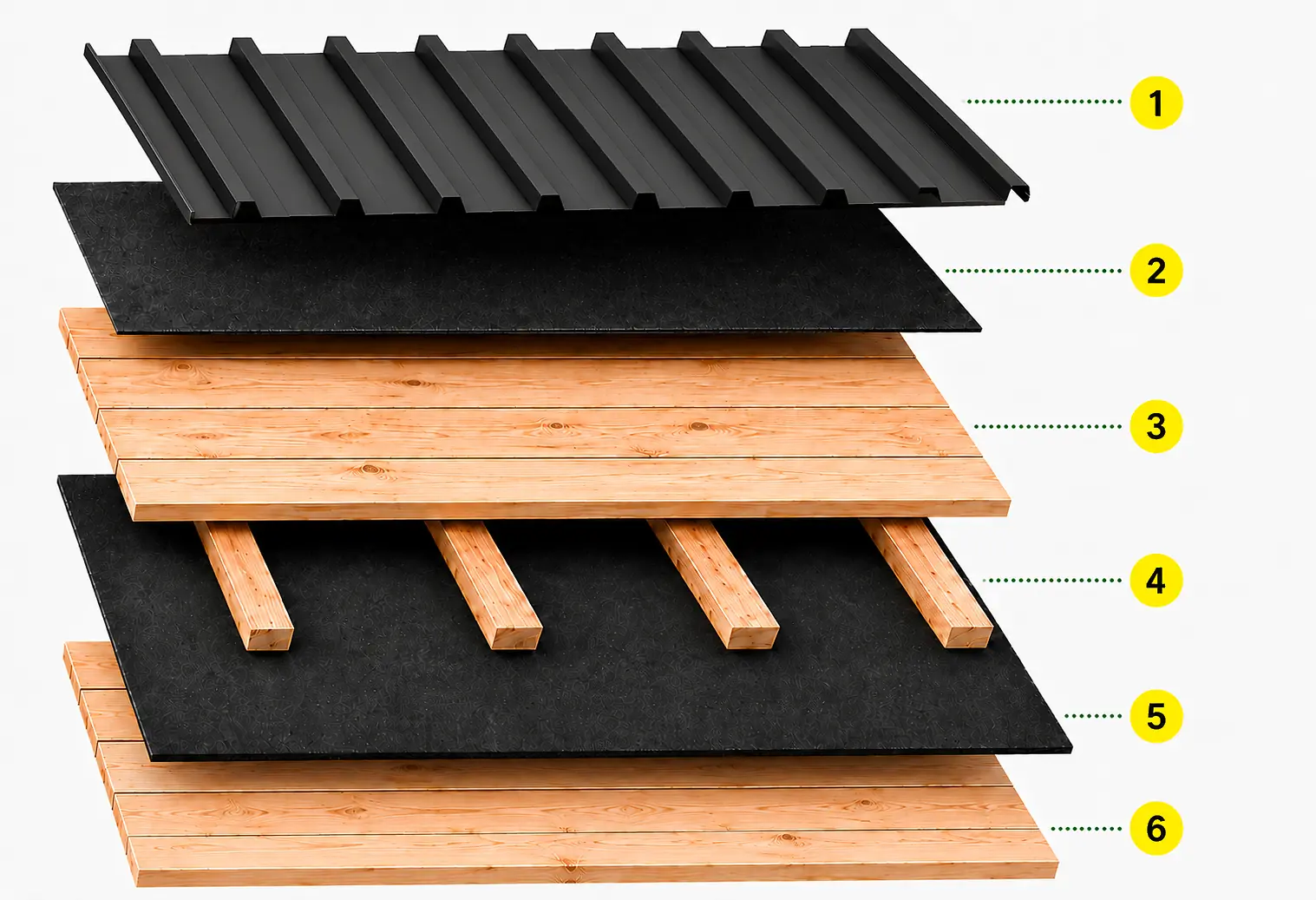

Dachaufbau – von außen nach innen
1. Trapezblech in Anthrazit
Die Außenhaut des Dachs besteht aus 0,5mm Stahl und hat eine Nutzbreite von 1035 mm. Das Gewicht beträgt ca. 5 kg/m². Für den Wetterschutz sorgt die 60 µm TTHD-Beschichtung.
2. Schalungsbahn
Die Schalungsbahn schützt die Holzschalung vor Feuchtigkeit und leitet eindringendes Wasser sicher ab.
Holzlage mit mindestens 24 mm Stärke, die als Befestigungsgrund für das Trapezblech dient. Die Schalungsbretter sind technisch getrocknet auf ca. 20 % und sehr gut für Dachverschalungen geeignet.
4. 40 x 60 mm Konterlattung zur Hinterlüftung
Die Latten schaffen Abstand zwischen Dachbahn und oberer Schalung. Dadurch entsteht eine Hinterlüftungsebene, sodass entstandene Feuchtigkeit abtrocknen kann.

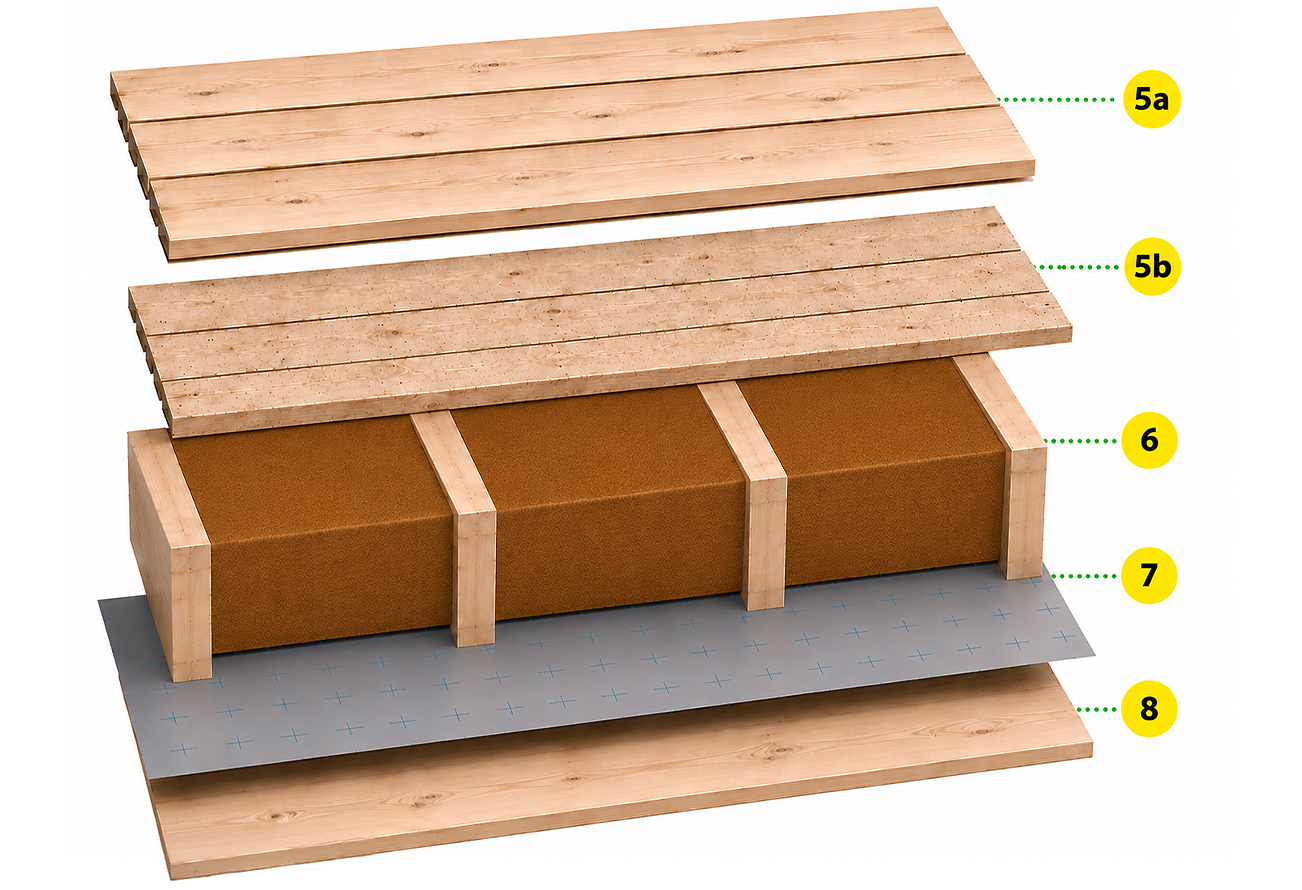

5. Dachbahn OMEGA Mono 200
Schutzbahn unter der Lattung. Sie schützt Holz und Dämmung vor Wind und Feuchtigkeit, ist regensicher, winddicht und wasserdicht. Sie ist diffusionsoffen, also Feuchtigkeit kann nach außen entweichen.
6. Dachvorsprung (sichtbaren Bereich) mit Fasebretter Lärche
Das ist der schöne sichtbare Teil von unten am Dachvorsprung.
Durch die Montage entsteht eine kleine sichtbare V-Fuge ca. 3 mm.

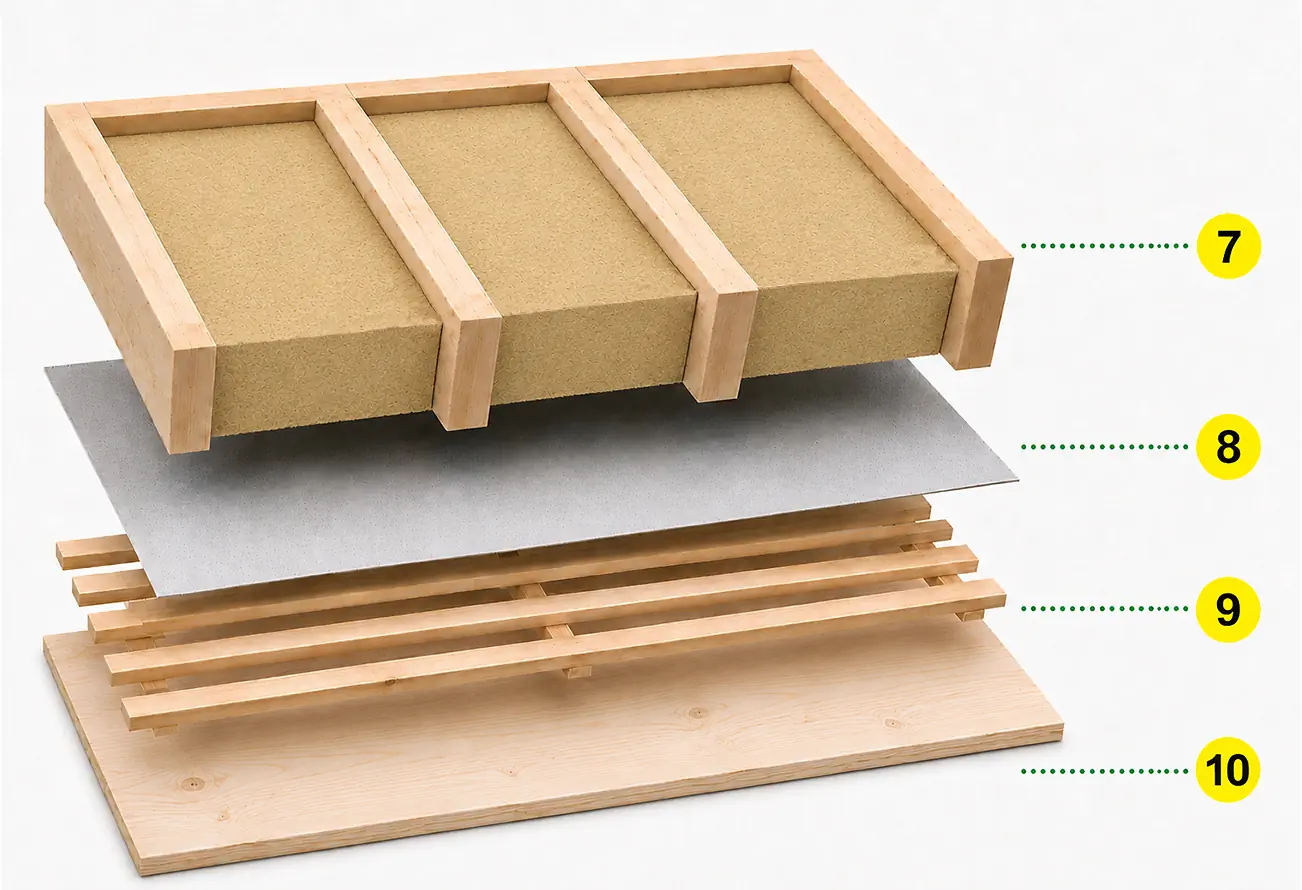

7. Sparren aus KVH in 8 x 14cm + Steico flex 140 mm
Die Holzsparren tragen das Dach, die Zwischensparrendämmung Steico flex sorgt für den sommerlichen Hitzeschutz und den Kälteschutz im Winter.
Transparente, extrem reißfeste Dampfbremse und Luftdichtheitsschicht für Wand-, Dach- und Deckenkonstruktionen.
Die Konstruktionslattung trägt die Innenverkleidung und schafft Platz für Kabel und Leitungen.
10. Innenverkleidung mit 3-Schichtplatten Fichte B/C, 4 -seitig NF
Sichtbare Innenverkleidung von Decke und Wand. Die Verbundplatten haben vierseitig Nut und Feder, eine umlaufende Fase und sind beidseitig geschliffen. Dadurch sorgen sie für eine saubere und ruhige Holzoptik.

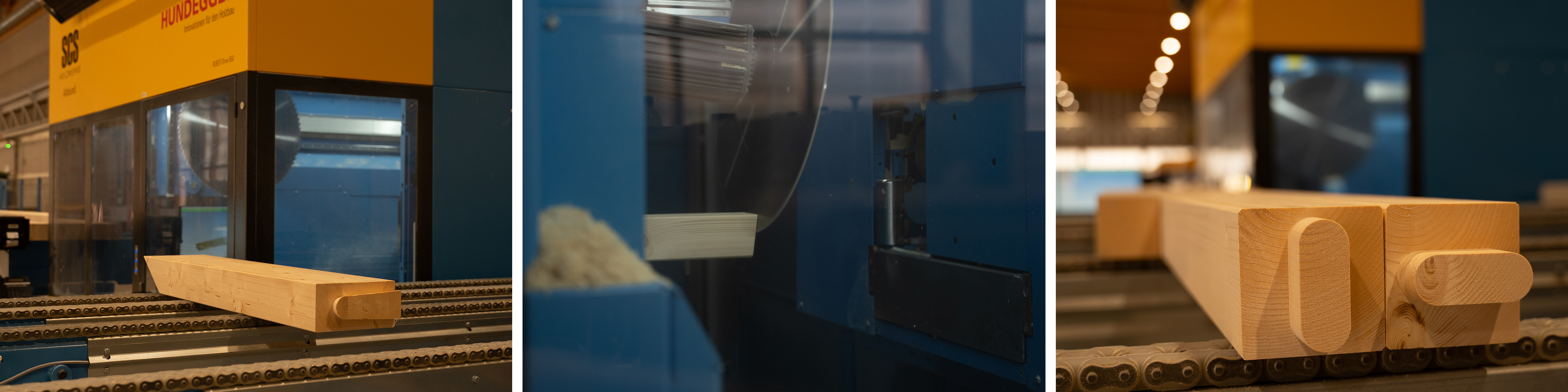

Abbund
Die Hütte wurde als vorgefertigter Abbund durch SCS geliefert. Hierfür übermittelte der Planer die digitalen Konstruktionsdaten an den SCS-Abbund, der sämtliche Bauteile passgenau vorfertigte.
Abbund heißt konkret der fertige Zuschnitt und die Bearbeitung aller Bauteile und Verbindungsmittel, sodass diese sofort verbaut werden können.
SCS hat das Material direkt auf die Baustelle geliefert und vor Ort musste nur noch mit der Montage begonnen werden!
Ein Beispiel für die dafür genutzten Verbindungen finden Sie im Bild.
Bitte beachten
Die Eigenleistung bei einem solchen Projekt setzt fundierte handwerkliche Kenntnisse voraus. Insbesondere bei der Konstruktion sowie bei bauphysikalischen und technischen Details sollten mögliche Fehlerquellen vermieden werden. Es wird empfohlen, die Arbeiten durch einen qualifizierten Zimmerer oder Fachhandwerker begleiten oder ausführen zu lassen.
